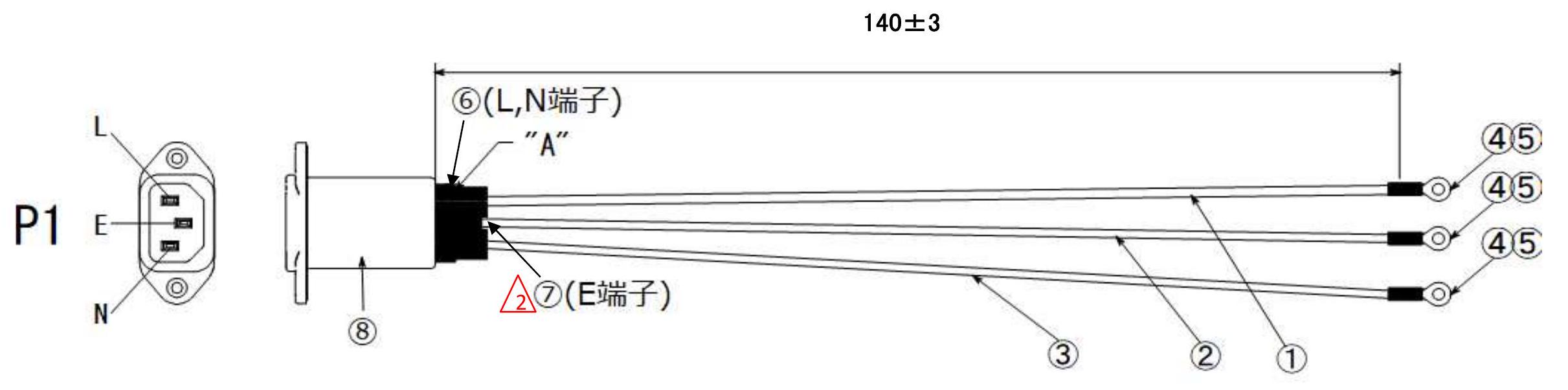

  加工內容
   壓著•焊接

  A
＊1 纏繞一圈後進行焊接，並用焊錫封住安裝孔

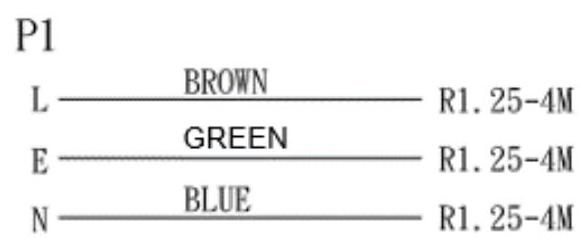

  PIN 配置
注記
1．安全規格對象零件（線材、連接器、端子、管子、束線帶等）須使用 ULCSA 認證品。
  2．線材須使用符合 RoHs 規範的電線。
3．圓端子壓著時，須使用製造商指定的工具或相當工具。
  4．請使用符合 RoHs 標準的焊錫。
  部件編號   KPI 管理圖號 品名   型號／規格   製造商   數量 備 考
（1） 0064301804   電纜   UL1015 AWG18 棕色 －－－ 1
（2） 0064301806   電纜   UL1015 AWG18 綠色 －－－ 1
（3） 0064301807   電纜   UL1015 AWG18 藍色 －－－ 1
（4） K－E03236000   圓形端子 R1．25－4M －－－ 3
（5） 0071203010   熱縮管   Sumitube F2（Z）3 派克 －－－ 3 ϕ 310 mm ϕ 310 mm phi310mm\phi 310 \mathrm{~mm}
（6） 0071205010   熱縮套管   Sumitube F2（Z）5 派克羅 －－－ 2 ϕ 530 mm ϕ 530 mm phi530mm\phi 530 \mathrm{~mm}
（7） 0071206010   熱縮套管   Sumitube F2（Z）6 派克羅 －－－ 1 ϕ 635 mm ϕ 635 mm phi635mm\phi 635 \mathrm{~mm}
（6） K－D05667000   交流電源插座 RPE－2010RL TDK 1
部番 KPI管理図番 品名 型番／仕様 メーカ 数量 備 考 （1） 0064301804 ケーブル UL1015 AWG18 BROWN －－－ 1 （2） 0064301806 ケーブル UL1015 AWG18 GREEN －－－ 1 （3） 0064301807 ケーブル UL1015 AWG18 BLUE －－－ 1 （4） K－E03236000 丸端子 R1．25－4M －－－ 3 （5） 0071203010 熱収縮チューブ スミチューブF2（Z）3パイクロ －－－ 3 phi310mm （6） 0071205010 熱収縮チューブ スミチューブF2（Z）5パイクロ －－－ 2 phi530mm （7） 0071206010 熱収縮チューブ スミチューブF2（Z）6パイクロ －－－ 1 phi635mm （6） K－D05667000 AC Inlet RPE－2010RL TDK 1 | 部番 | KPI管理図番 | 品名 | 型番／仕様 | メーカ | 数量 | 備 考 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | （1） | 0064301804 | ケーブル | UL1015 AWG18 BROWN | －－－ | 1 | | | （2） | 0064301806 | ケーブル | UL1015 AWG18 GREEN | －－－ | 1 | | | （3） | 0064301807 | ケーブル | UL1015 AWG18 BLUE | －－－ | 1 | | | （4） | K－E03236000 | 丸端子 | R1．25－4M | －－－ | 3 | | | （5） | 0071203010 | 熱収縮チューブ | スミチューブF2（Z）3パイクロ | －－－ | 3 | $\phi 310 \mathrm{~mm}$ | | （6） | 0071205010 | 熱収縮チューブ | スミチューブF2（Z）5パイクロ | －－－ | 2 | $\phi 530 \mathrm{~mm}$ | | （7） | 0071206010 | 熱収縮チューブ | スミチューブF2（Z）6パイクロ | －－－ | 1 | $\phi 635 \mathrm{~mm}$ | | （6） | K－D05667000 | AC Inlet | RPE－2010RL | TDK | 1 | | | | | | | | | | | | | | | | | | | | | | | | | |
