20259098 岳阳低压电机用绝缘材料耐油性测试

测试分析报告CMEL-MF-010 A/2项目编号 20259098签发日期：2025年7月18日

项目名称：岳阳低压电机用绝缘材料耐油性测试分发对象：陈远云 --- 岳阳工程部

项目描述：

要求使用 ISO VG46 润滑油对岳阳低压电机材料进行耐油性测试。根据要求，材料需分别浸泡在

97 %

ISO VG46 润滑油和

3 % H_{2} O

混合油中 720 小时/1440 小时@

95^{\circ} C

。

测试结果：

兼容性测试后，除 NMN 和 NHN 绝缘材料外，所有提交的绝缘材料和部件均表现出良好的兼容性能。

艾米丽·陈批准人：材料工程师

附件一：测试详情

1. 测试样品清单

样品编号	样品描述
1	M238 绝缘材料
2	NMN 绝缘材料
3	NHN 绝缘材料
4	6050绝缘材料
5	2507102-004套管
6	2507580-011 轴套
7	2507581-006 轴套
8	2507617-009 轴套
9	2507570-005 轴套
10	2507504-001 胶带
11	3240 H 级槽楔
12	S5202-001 清漆
13	MFD-FL-001 O 型圈
14	OXQ-117 型 O 型圈
15	OXQ-118 型 O 型圈
16	密封胶
17	环氧树脂
18	碳纤维

2. 样品评估

2.1 介电强度与外观检查

测试方法参照 UL 60335-2-34

6^{th}

版标准，测试条件为 1 分钟耐压试验，初始样品的测试电压为 938V，兼容性测试后样品为 750V。

依据 MCS1075 规定要求
片状绝缘材料：允许出现黄变/褐变色变，但不得出现膨胀、发粘现象，边角裂纹不超过

10 %

处，边角折皱不超过

50 %

处。暴露后介电强度不低于原值的

80 %

，层压板暴露后拉伸性能不低于原值的

80 %

。

套管或软管：无过度变色、无起泡、无分层且无明显物理性能变化
热敏传感器：外部绝缘层无过度变色、无裂纹及粘性
胶带：允许出现黄变/褐变，无粘性，手指按压时无裂纹

项目编号：20259098
发布日期：2025年7月18日

编号	样品标识	测试条件	测试结果		外观检查
编号	样品标识	测试条件	初始电压 938 伏	测试后电压 750 伏	外观检查
1	M238 绝缘材料	720小时	绝缘未击穿	绝缘未击穿	无明显变化（图1）
1	M238 绝缘材料	1440小时	绝缘未击穿	绝缘未击穿	无明显变化（图1）
2	NMN 绝缘材料	720小时	绝缘未击穿	绝缘未击穿	起泡现象（图1）
2	NMN 绝缘材料	1440小时	绝缘未击穿	绝缘未击穿	起泡现象（图1）
3	NHN 绝缘材料	720小时	绝缘未击穿	绝缘未击穿	起泡现象（图1）
3	NHN 绝缘材料	1440小时	绝缘未击穿	绝缘未击穿	起泡现象（图1）
4	6050绝缘材料	720小时	绝缘未击穿	绝缘未击穿	无明显变化（图1）
4	6050绝缘材料	1440小时	绝缘未击穿	绝缘未击穿	无明显变化（图1）
5	2507102-004套管	720小时	绝缘未击穿	绝缘未击穿	无明显变化（图2）
5	2507102-004套管	1440小时	绝缘未击穿	绝缘未击穿	无明显变化（图2）
6	2507580-011套管	720小时	绝缘未击穿	绝缘未击穿	无明显变化（图2）
6	2507580-011套管	1440小时	绝缘未击穿	绝缘未击穿	无明显变化（图2）
7	2507581-006套管	720小时	/	1	无明显变化（图2）
7	2507581-006套管	1440小时		1	无明显变化（图2）
8	2507617-009 轴套	720小时	绝缘未击穿	绝缘未击穿	无明显变化（图2）
8	2507617-009 轴套	1440小时	绝缘未击穿	绝缘未击穿	变为棕色（图2）
9	2507570-005 轴套	720小时	绝缘未击穿	绝缘未击穿	无明显变化（图2）
9	2507570-005 轴套	1440小时	绝缘未击穿	绝缘未击穿	无明显变化（图2）

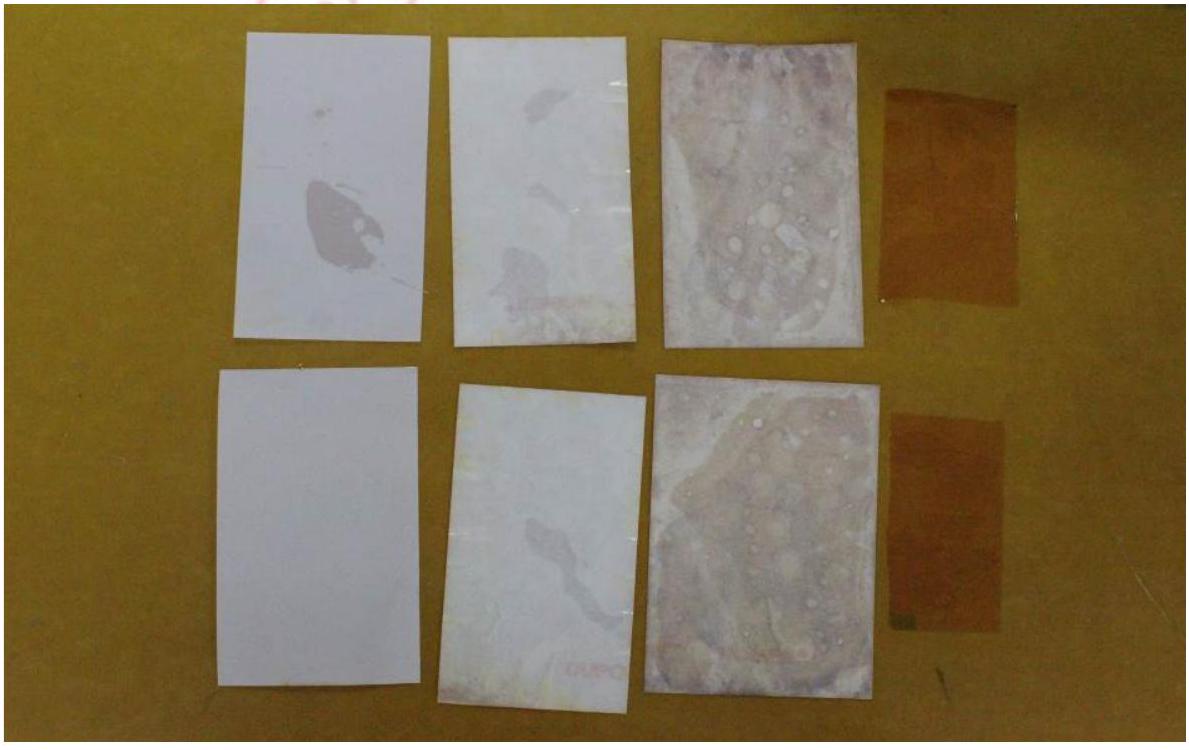

图1，样品1-4（从左至右）经过720小时（上）和1440小时（下）测试后状态

项目编号：20259098
发布日期：2025年7月18日

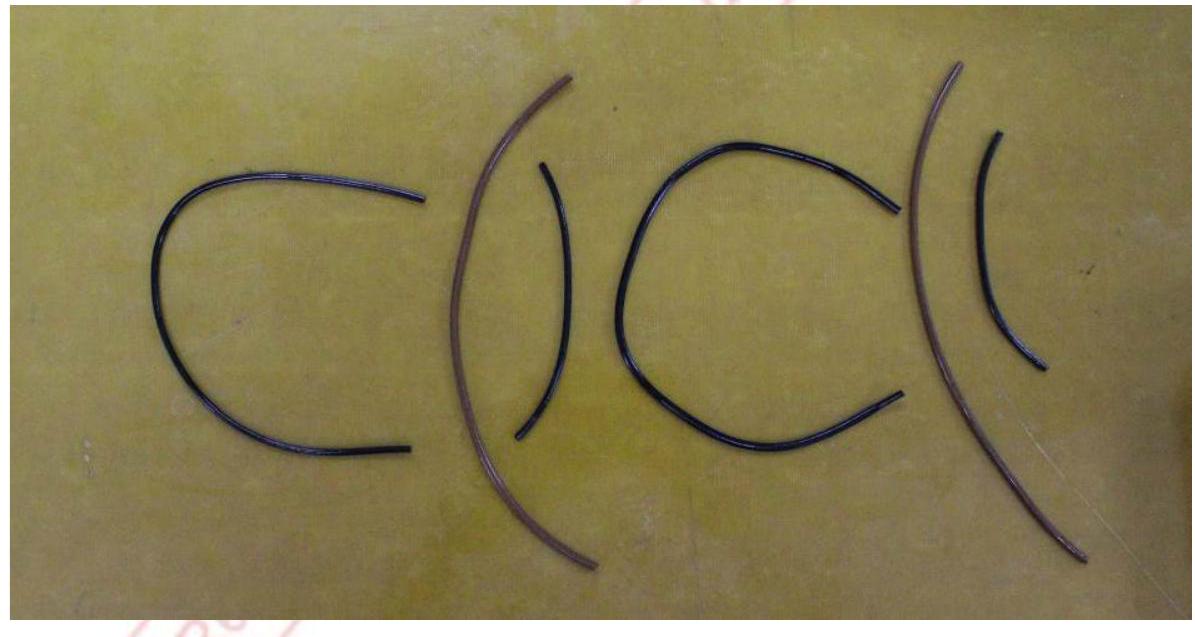

图2：5-9号样品（从左至右）经过720小时（左）和1440小时（右）测试后的状态

2.2 外观检查

编号	样品标识	测试条件	外观变化
11	3240 H 级槽楔	720小时	无明显变化（图3）
		1440小时
13	MFD-FL-001 O 型圈	720小时	无明显变化（图4）
		1440小时
14	OXQ-117 型 O 型圈	720小时	无明显变化（图4）
		1440小时
15	OXQ-118 型 O 型圈	720小时	无明显变化（图4）
		1440小时
16	密封胶	720小时	无明显变化（图5）
		1440小时
17	环氧树脂	720小时	无明显变化（图5）
		1440小时

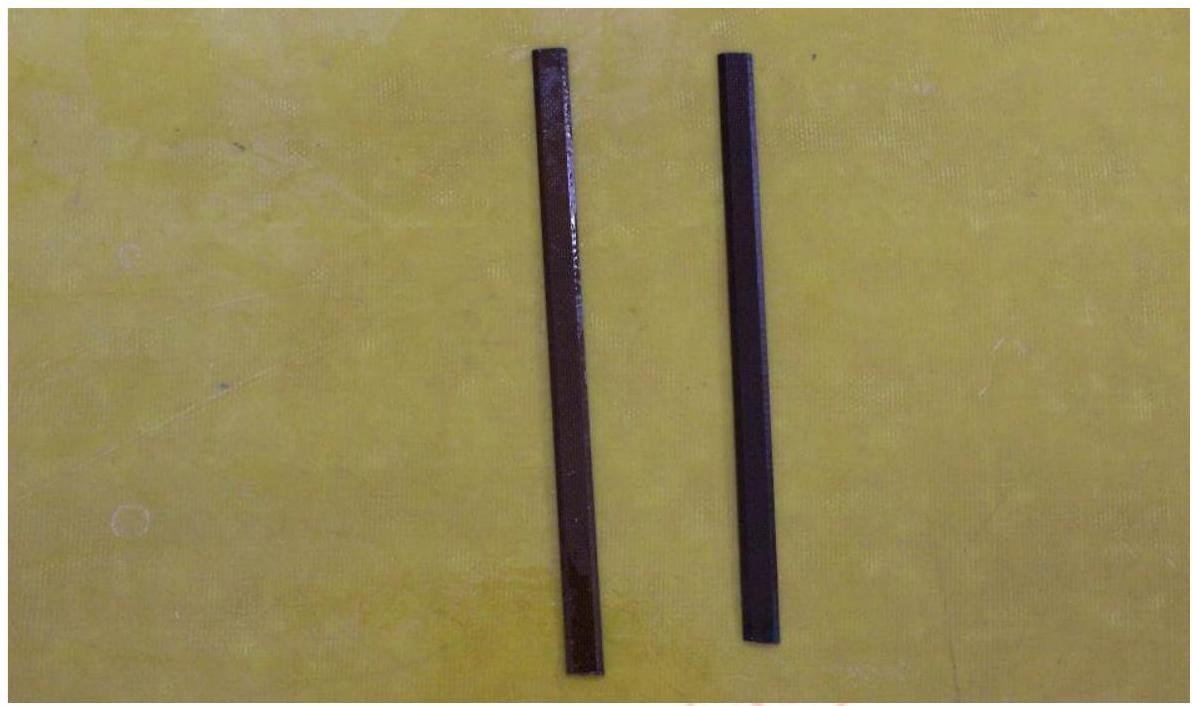

图3，11号样品经过720小时（左）和1440小时（右）测试后的状态

图4，13-15号样品（从左至右）经过720小时（左）和1440小时（右）测试后的状态

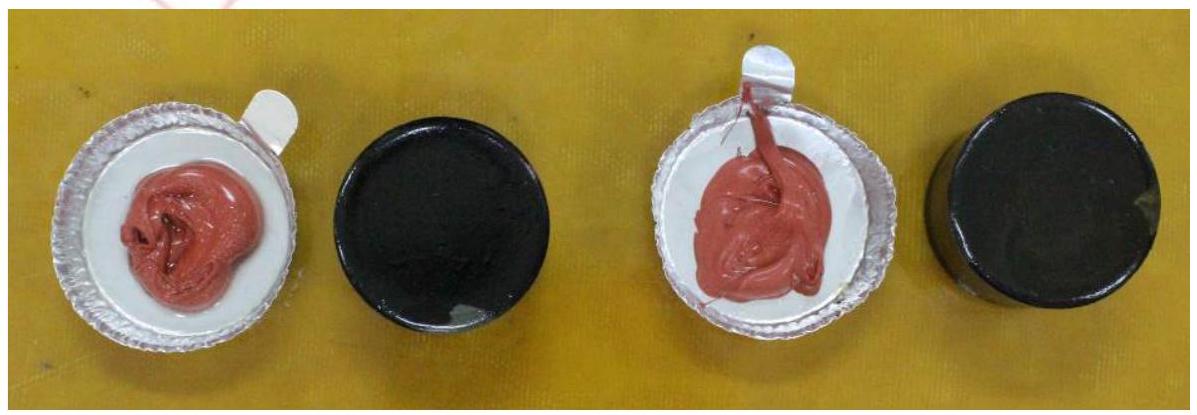

图5：样本16-17（从左至右）经过720小时（左）和1440小时（右）测试后的状态

项目编号：20259098
发布日期：2025年7月18日

2.3 抗拉强度测试

经制冷剂和油浸泡后的绑扎线样品，其断裂强度应至少达到原始绑扎线平均断裂强度的

80 %

。

编号	样品标识	测试条件	测试结果			外观变化
			原始状态，N 级	测试后，N	保持率
1	M238 绝缘材料	720小时	252	215	85.31%	无明显变化（图1）
		1440小时		201	81.52%	无明显变化（图1）
2	NMN 绝缘材料	720小时	234	203	86.75%	起泡现象（图1）
		1440小时		195	83.33%	起泡现象（图1）
3	NHN 绝缘材料	720小时	268	219	81.72%	起泡现象（图1）
		1440小时		205	80.15%	起泡现象（图1）
4	6050绝缘材料	720小时	108	98	90.74%	无明显变化（图1）
		1440小时		95	87.96%	无明显变化（图1）
10	2507504-001胶带	720小时	380	335	88.16%	无明显变化（图6）
		1440小时		321	84.47%	变黄（图6）

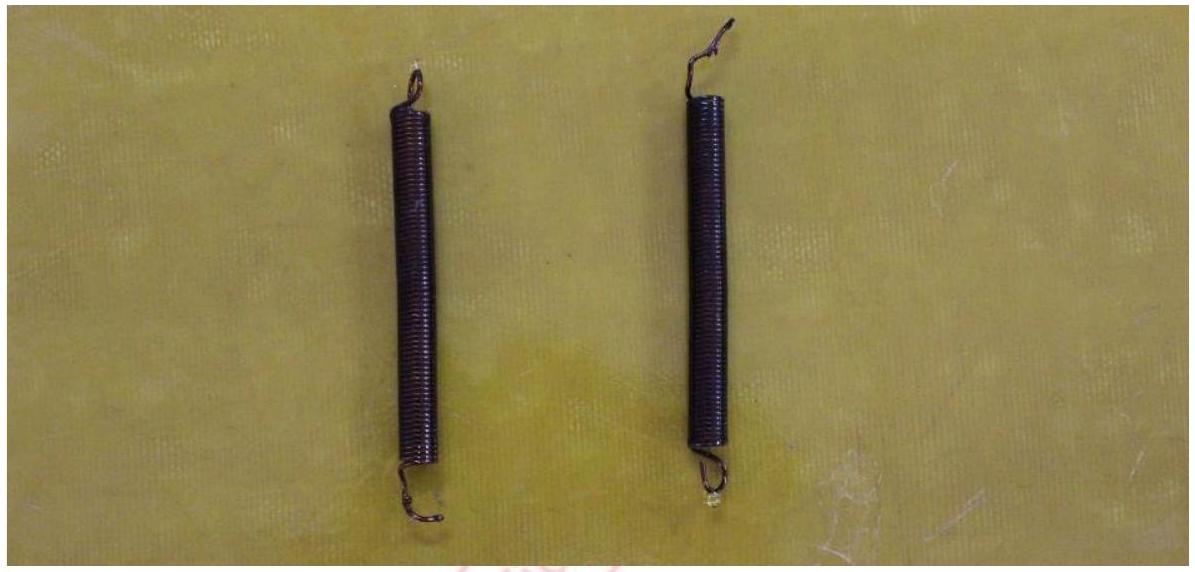

图6，10号样品在720小时（左）和1440小时（右）测试后

项目编号：20259098
发布日期：2025年7月18日
2.4 弯曲强度测试

编号	样品标识	测试条件	测试结果			外观变化
			原始状态，N 级	测试后，N	保持率
12	S5202-001 绝缘漆	720小时	300	228	76%	无明显变化（图7）
		1440小时		168	56%
18	碳纤维	720小时	25	22	88%	无明显变化（图8）
		1440小时		21	84%

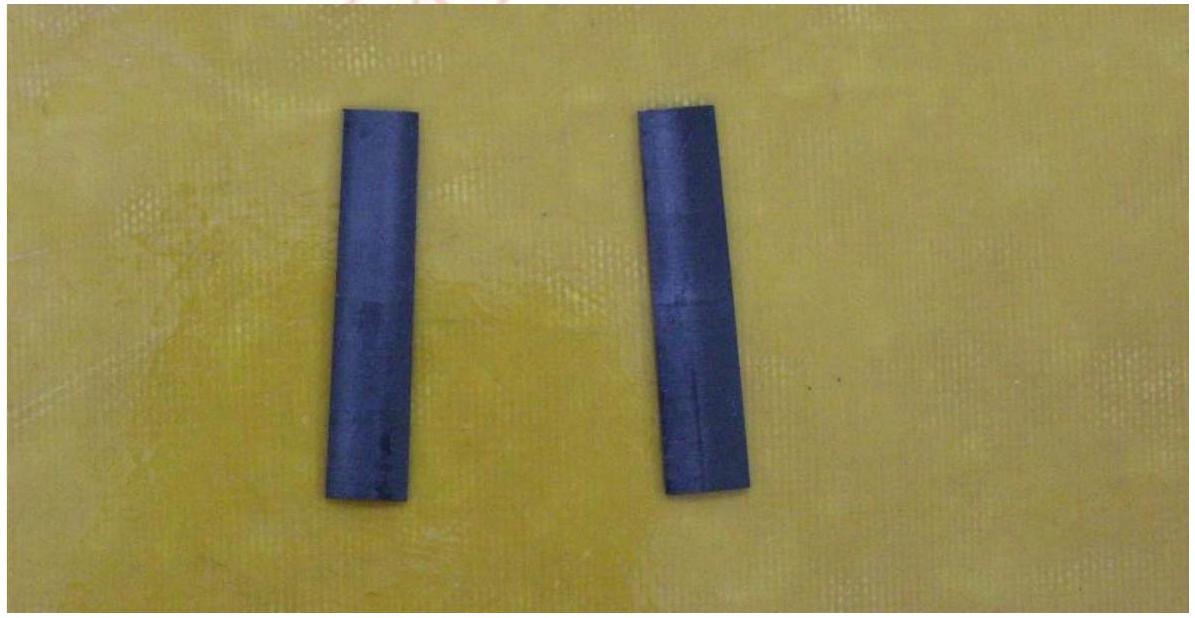

图7，12号样品经过720小时（左）和1440小时（右）测试后状态

图8，18号样品经过720小时（左）和1440小时（右）测试后状态

结束
